علت قطع شدن مکرر کلید محافظ جان (RCD) + آموزش عیبیابی قدم به قدم
قطع شدن مکرر کلید محافظ جان که با نامهای RCD (Residual Current Device) یا کلید نشتی جریان نیز شناخته میشود، یکی از مشکلات رایج و در عین حال نگرانکننده در سیمکشی ساختمانها است. این کلید در ظاهر مزاحم به نظر میرسد، اما در واقع یک ناجی خاموش است که هر بار با پریدن خود، شما را از خطر برقگرفتگی یا آتشسوزی نجات داده است. قطع مکرر آن نشان میدهد که یک جای کار میلنگد؛ یک نشتی جریان در جایی از مدار وجود دارد که باید ردیابی و برطرف شود. در این مقاله، ابتدا با عملکرد محافظ جان آشنا میشویم، سپس تمام علل احتمالی قطع شدن مکرر آن را بررسی کرده و در نهایت یک روش عیبیابی گامبهگام و کاملاً عملی ارائه میدهیم تا بتوانید بدون نیاز به دانش تخصصی، مشکل را شناسایی و حل کنید.
کلید محافظ جان (RCD) دقیقاً چه کاری انجام میدهد؟
برای اینکه بدانیم چرا محافظ جان قطع میکند، ابتدا باید عملکرد آن را درک کنیم. در یک مدار الکتریکی سالم، جریانی که از سیم فاز خارج میشود، دقیقاً باید از سیم نول بازگردد. محافظ جان به طور مداوم این دو جریان را با هم مقایسه میکند. اگر به هر دلیلی اختلافی حتی بسیار جزئی (معمولاً ۳۰ میلیآمپر یا کمتر) بین جریان رفت و برگشت ایجاد شود، یعنی بخشی از جریان از مسیر دیگری (مثلاً از طریق بدن انسان، بدنه دستگاهی که اتصال زمین شده، یا رطوبت) به زمین نشت کرده است. RCD این نشتی را در کسری از ثانیه تشخیص داده و مدار را قطع میکند تا از برقگرفتگی یا گرم شدن و آتشسوزی جلوگیری شود.
پس پریدن مکرر کلید، نه یک نقص در خود کلید، که یک نشانه هشداردهنده از وجود نشتی جریان در یکی از مدارهای خانه شماست. هدف ما پیدا کردن منبع این نشتی است.
علتهای اصلی قطع شدن مکرر محافظ جان
۱. نقص فنی یا خرابی یک وسیله برقی
شایعترین دلیل، وجود یک وسیله برقی معیوب است که نشتی جریان به بدنه دارد. این نشتی میتواند به دلیل خرابی عایق سیمها، نفوذ رطوبت، سوختن یک قطعه داخلی یا اتصال سست در دوشاخه رخ دهد. وسایلی که بیشترین آمار خرابی را دارند عبارتند از:
- کولر آبی (به دلیل ترکیب آب و برق)
- ماشین لباسشویی و ظرفشویی (رطوبت و لرزش)
- آبگرمکن برقی و پکیج
- یخچال و فریزر
- سماور و کتری برقی (نشت آب روی المنت یا پایه)
- پمپ آب
- اجاق گازهای برقی (فر)
۲. نفوذ رطوبت به پریزها، کلیدها یا جعبه تقسیم
رطوبت دشمن شماره یک عایقهای الکتریکی است. اگر آب یا رطوبت شدید به یک پریز، کلید روشنایی، جعبه تقسیم یا حتی لامپ نفوذ کند، مسیری با مقاومت نسبتاً کم برای نشت جریان به زمین (از طریق دیوار مرطوب) ایجاد میشود. این اتفاق در حمام، آشپزخانه، زیرزمین، بالکن و نمای ساختمان بسیار محتمل است. حتی شستشوی دیوارها با آبپاش میتواند تا چند ساعت باعث پریدن محافظ جان شود.
۳. آسیبدیدگی عایق سیمکشی داخلی ساختمان
سیمهای برق درون لولههای توکار یا روکار به مرور زمان ممکن است دچار ترکخوردگی، پارگی توسط حیوانات (موش)، آسیب فیزیکی ناشی از میخ یا دریل کاری، یا پوسیدگی عایق شوند. این آسیب باعث ایجاد یک اتصال ضعیف (نشتی) بین سیم فاز و بدنه فلزی لوله، گچ مرطوب یا زمین ساختمان میشود که دائماً محافظ جان را تحریک میکند. این مشکل از آن جهت خطرناک است که دیده نمیشود و میتواند بهتدریج گرمای موضعی و آتشسوزی ایجاد کند.
۴. معیوب بودن خود کلید محافظ جان
هرچند نادر است، اما گاهی مشکل از خود محافظ جان است. قطعات الکترونیکی داخل RCD ممکن است فرسوده، حساسیت آن بیش از حد تنظیم شده باشد، یا دچار آسیب فیزیکی شده باشد. در این حالت کلید بدون وجود نشتی واقعی یا با کوچکترین نوسان در شبکه قطع میکند.
۵. وجود نشتی در مدار روشنایی (لامپها)
لامپهای فضای باز (حیاط، بالکن، پارکینگ)، پروژکتورها، یا حتی لامپهای داخل حمام و سرویس بهداشتی که در معرض بخار آب قرار دارند، مستعد ایجاد نشتی هستند. همچنین لامپهای سوختهای که در سرپیچ باقی ماندهاند، ممکن است مسیر نشتی ایجاد کنند.
۶. سیم ارت مشترک یا نادرست (پدیده اصطلاحاً «نول کردن ارت»)
در برخی ساختمانهای قدیمی، به اشتباه سیم ارت و نول در پریزها به هم متصل میشوند (پل زدن ارت به نول) تا کلید محافظ جان پر نزند. این کار بسیار خطرناک است و دقیقاً فلسفه وجودی RCD را از بین میبرد. اما در همین شرایط، اگر یک وسیله واقعاً نشتی داشته باشد، ممکن است جریانهای سرگردان باعث قطعهای گاهوبیگاه و گیجکننده شوند.
۷. تجمع گرد و غبار و حشرات داخل پریز و فیوزها
گرد و غبار مرطوب، تار عنکبوت، یا لاشه حشرات لهشده داخل پریزها و فیوزها میتوانند یک مسیر نیمهرسانا برای نشت جریان ایجاد کنند. این عامل بهویژه در مناطق مرطوب و خانههای قدیمی شایع است.
آموزش عیبیابی قدم به قدم (بدون نیاز به تخصص)
قبل از شروع، نکته ایمنی: اگر با برق آشنایی ندارید، هرگز به سیمها یا قطعات داخلی دست نزنید. این راهنما برای شناسایی مشکل در سطح مصرفکننده است. در صورت نیاز به باز کردن پریز یا تابلو برق، حتماً از یک برقکار مجاز کمک بگیرید.
قدم اول: قطع تمام فیوزهای زیرمجموعه و شناسایی مدار مشکلدار

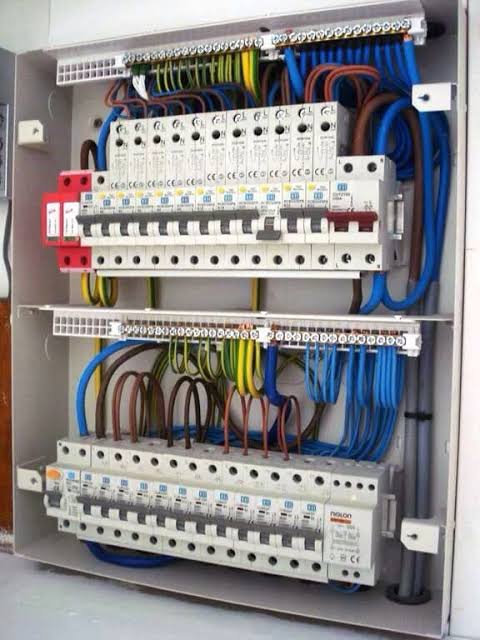

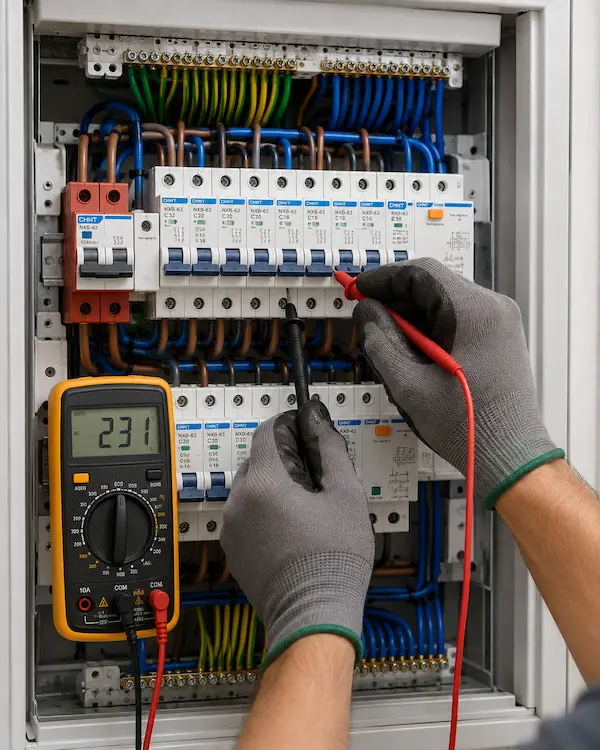

هدف ما این است که بفهمیم مشکل در کدام بخش از خانه است. در جعبه فیوز، معمولاً محافظ جان اصلی از چندین فیوز مینیاتوری (MCB) تغذیه میکند که هر کدام مربوط به یک بخش هستند (مثلاً فیوز پریزها، فیوز روشنایی، فیوز آشپزخانه و...).
- تمام فیوزهای مینیاتوری که زیر محافظ جان هستند را قطع کنید (پایین بیاورید).
- محافظ جان را بالا بزنید. اگر بالا نرفت، یعنی حتی بدون بار هم مشکل وجود دارد؛ در این صورت با یک برقکار تماس بگیرید. اگر بالا رفت، به قدم بعدی بروید.
- حالا فیوزها را یکییکی و بهنوبت بالا بزنید. بین هر فیوز، چند ثانیه صبر کنید.
- هنگامی که فیوز مربوط به مدار معیوب را وصل میکنید، محافظ جان قطع میشود. حالا میدانید که مشکل در همان مدار است (مثلاً "مدار پریزهای اتاق خوابها").
قدم دوم: پیدا کردن وسیله برقی معیوب (محتملترین علت)
حالا که مدار مشکلدار مشخص شده، فیوز آن مدار را فعلاً قطع نگه دارید. سپس:
- تمام وسایل برقی که به آن مدار متصل هستند را از برق بکشید (دوشاخه را کامل از پریز خارج کنید). فقط خاموش کردن کافی نیست.
- فیوز آن مدار را بالا بزنید. اگر محافظ جان پرید، مشکل از سیمکشی یا پریزهای آن مدار است (به قدم سوم بروید). اگر نپرید، یعنی یکی از وسایل معیوب است.
- حالا وسایل را یکییکی دوباره به پریز بزنید. بین هر وسیله ۳۰ ثانیه تا ۱ دقیقه صبر کنید.
- دستگاهی که با وصل کردنش محافظ جان میپرد، مقصر اصلی است. آن دستگاه را برای تعمیر به متخصص بسپارید یا تعویض کنید.
قدم سوم: بررسی پریزها، کلیدها و لامپهای مدار معیوب
اگر با وجود خارج کردن تمام وسایل برقی، همچنان محافظ جان میپرد، مشکل در سیمکشی ثابت ساختمان یا متعلقات آن است. برای این مرحله بهتر است با یک برقکار تماس بگیرید، اما میتوانید چند بررسی ساده انجام دهید:
- تمام لامپهای متصل به آن مدار را باز کنید (از سرپیچ خارج کنید) و دوباره تست کنید. یک لامپ سوخته یا سرپیچ معیوب میتواند مقصر باشد.
- بهدنبال پریزها یا کلیدهایی بگردید که آثار سوختگی، سیاهی، ترکخوردگی یا بوی پلاستیک سوخته میدهند.
- پریزها و کلیدهایی که در معرض رطوبت هستند (مانند حمام، آشپزخانه، حیاط) را بررسی کنید. گاهی با خشک کردن کامل پریز با سشوار (از فاصله مناسب) مشکل موقتاً حل میشود و نشان میدهد که منبع رطوبت باید مسدود شود.
- اگر اخیراً روی دیوارها میخ کوبیده یا دریل کاری کردهاید، همان نقطه میتواند عامل آسیب سیم باشد.
قدم چهارم: تست سلامت خود محافظ جان

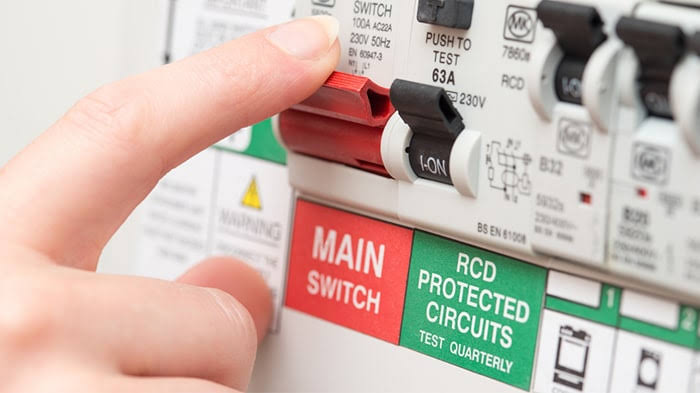

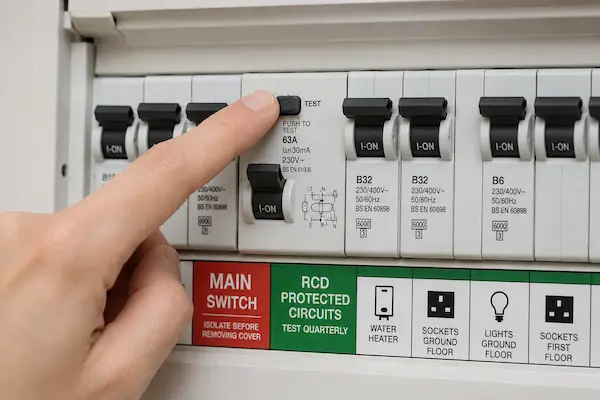

اگر در قدم اول، محافظ جان با وجود قطع بودن تمام فیوزهای زیرمجموعه همچنان بالا نرفت، یا در طول مراحل قبل رفتار غیرمنطقی و نامنظمی داشت، ممکن است خود RCD خراب باشد. روی تمام محافظهای جان یک دکمه کوچک با عنوان TEST یا T وجود دارد. مراحل تست:
- مطمئن شوید که برق ساختمان وصل است و محافظ جان در وضعیت ON قرار دارد.
- دکمه TEST را فشار دهید. کلید باید فوراً قطع شود (بپرد). این نشان میدهد مکانیزم داخلی سالم است.
- اگر با فشار دادن TEST کلید نپرید، خود RCD معیوب است و باید فوراً توسط برقکار تعویض شود.
نکته مهم: حتی اگر تست را پاس کرد، باز هم احتمال خرابی در مدار حساس داخلی وجود دارد. تعویض کلید محافظ جان با یک نمونه استاندارد و جدید، یک راهحل قطعی و کمهزینه برای رفع شک به سلامت خود کلید است.
چه زمانی باید فوراً با برقکار تماس بگیریم؟
در موارد زیر، عیبیابی را متوقف کرده و فوراً از یک متخصص کمک بگیرید:
- احساس بوی سوختگی یا دود در نزدیکی تابلو برق، پریز یا دیوارها.
- داغ شدن غیرعادی کلید محافظ جان، فیوزها یا پریزها.
- قطع شدن برق همراه با جرقه یا صدای زوزه مانند.
- عدم توانایی در شناسایی مدار مشکلدار (محافظ جان با قطع تمام فیوزها هم میپرد).
- احساس برقگرفتگی خفیف (گزگز) هنگام لمس بدنه وسایل فلزی، شیرآلات یا دیوارها.
جمعبندی
کلید محافظ جان، بیدلیل و الکی قطع نمیکند. هر بار پریدن آن یک پیام روشن است: "یک جای کار ایراد دارد، پیدایش کن!" با دنبال کردن گامهایی که آموزش داده شد، میتوانید در بیشتر مواقع خودتان مقصر را که معمولاً یک وسیله برقی معیوب یا رطوبت است پیدا کنید. اما به یاد داشته باشید که برق شوخیبردار نیست و اگر مشکل در سیمکشی ساختمان یا خود تابلو برق باشد، مداخله غیرتخصصی میتواند خطر جانی داشته باشد. تیم خدمات فنی احمدی با در اختیار داشتن برقکاران مجرب و ابزارهای تخصصی عیبیابی، آماده است تا در کمترین زمان، مشکل نشتی جریان در ساختمان شما را ریشهیابی و به صورت اصولی و ایمن برطرف کند. با یک تماس، آسایش و ایمنی را به خانه خود بازگردانید.
