تابلو برق فشار قوی چیست؟ راهنمای جامع انواع، کاربرد، نصب، نگهداری و نکات ایمنی
تابلو برق فشار قوی چیست؟

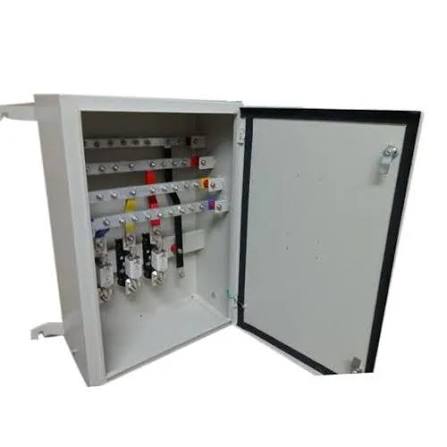

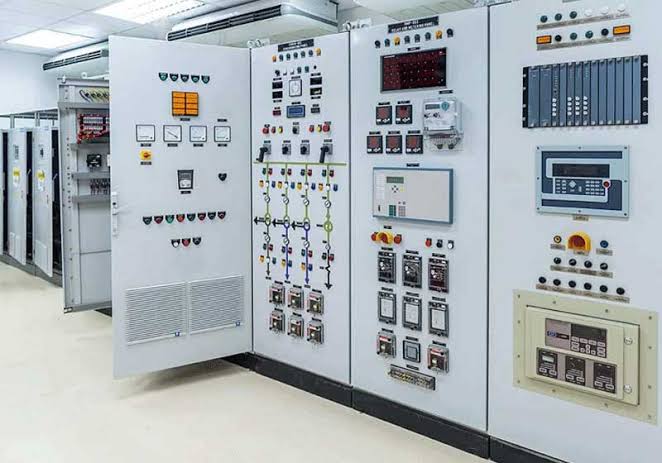

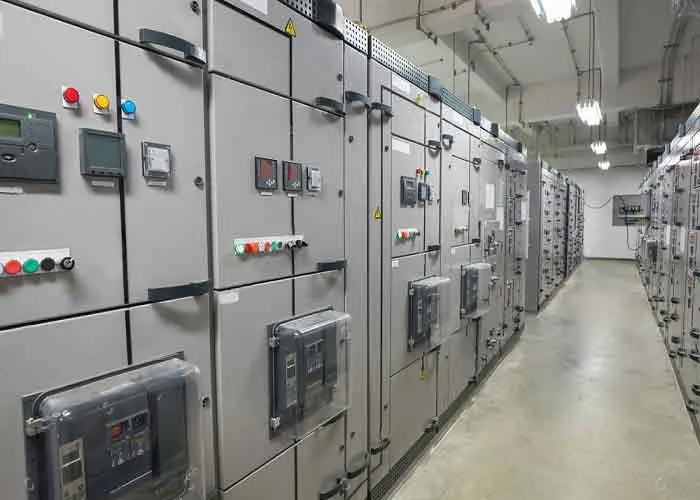

تابلو برق فشار قوی (High Voltage Switchgear) یکی از مهمترین تجهیزات در شبکههای انتقال و توزیع انرژی الکتریکی است. این تجهیزات وظیفه کنترل، حفاظت، توزیع و قطع و وصل جریان برق در ولتاژهای بالا را بر عهده دارند و نقش بسیار مهمی در حفظ پایداری شبکه برق ایفا میکنند.
در نیروگاهها، پستهای برق، کارخانههای صنعتی، پالایشگاهها، معادن، مجتمعهای بزرگ تجاری و حتی برخی پروژههای ساختمانی بزرگ، استفاده از تابلو برق فشار قوی امری ضروری است. این تابلوها با استفاده از تجهیزات حفاظتی پیشرفته، از آسیب دیدن تجهیزات، کابلها، ترانسفورماتورها و مصرفکنندگان جلوگیری میکنند.
امروزه با افزایش مصرف برق و توسعه شبکههای انتقال، استفاده از تابلوهای فشار قوی با فناوریهای جدید مانند تابلوهای GIS و تابلوهای هوشمند، به یکی از الزامات صنعت برق تبدیل شده است.
تابلو برق فشار قوی چگونه کار میکند؟
عملکرد تابلو برق فشار قوی بر پایه کنترل و هدایت انرژی الکتریکی است. برق پس از تولید در نیروگاه، از طریق خطوط انتقال وارد پستهای برق شده و سپس توسط تابلوهای فشار قوی بین خطوط مختلف تقسیم، کنترل و محافظت میشود.
در صورت وقوع خطاهایی مانند:
- اتصال کوتاه
- اضافه بار
- نوسانات شدید ولتاژ
- افزایش جریان
- نشتی جریان
- خطای زمین
رلههای حفاظتی بلافاصله این وضعیت را تشخیص داده و فرمان قطع مدار را به کلید قدرت ارسال میکنند تا از آسیبهای گسترده جلوگیری شود.
این فرآیند معمولاً در کسری از ثانیه انجام میشود.
مهمترین وظایف تابلو برق فشار قوی
یک تابلو برق فشار قوی استاندارد وظایف متعددی دارد که مهمترین آنها عبارتاند از:
- توزیع انرژی الکتریکی
- حفاظت از تجهیزات شبکه
- کنترل خطوط انتقال
- قطع و وصل ایمن مدارها
- جلوگیری از اتصال کوتاه
- حفاظت در برابر اضافه جریان
- کنترل تجهیزات صنعتی
- افزایش ایمنی اپراتورها
- کاهش خسارت ناشی از خطاهای الکتریکی
- مدیریت بار شبکه
محدوده ولتاژ فشار قوی
ولتاژها معمولاً به چند دسته تقسیم میشوند:
| نوع ولتاژ | محدوده |
|---|---|
| فشار ضعیف | تا ۱۰۰۰ ولت |
| فشار متوسط | ۱ تا ۳۶ کیلوولت |
| فشار قوی | بالاتر از ۳۶ کیلوولت |
| فشار فوق قوی | بالاتر از ۲۳۰ کیلوولت |
هرچه ولتاژ افزایش پیدا کند، طراحی تابلو پیچیدهتر، تجهیزات حفاظتی پیشرفتهتر و الزامات ایمنی سختگیرانهتر خواهد بود.
اجزای اصلی تابلو برق فشار قوی
یک تابلو برق فشار قوی از مجموعهای از تجهیزات تخصصی تشکیل شده است که هرکدام وظیفه مشخصی دارند.

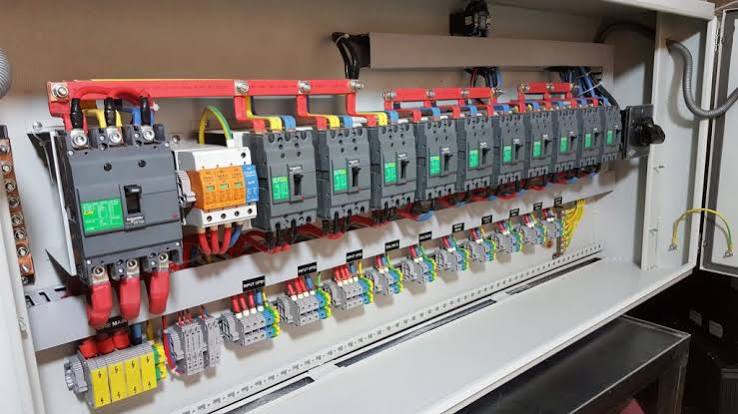

۱. کلید قدرت (Circuit Breaker)
مهمترین بخش تابلو است. وظیفه آن قطع و وصل جریان در شرایط عادی و اضطراری است. این کلیدها قادرند جریانهای اتصال کوتاه چندین هزار آمپر را بدون آسیب قطع کنند.
۲. سکسیونر (Disconnector)
سکسیونر برای ایجاد جداسازی ایمن تجهیزات استفاده میشود. برخلاف کلید قدرت، سکسیونر نباید زیر بار قطع یا وصل شود و فقط زمانی استفاده میشود که مدار بدون جریان باشد.
۳. رله حفاظتی
رلهها مغز متفکر تابلو برق هستند. آنها وضعیت شبکه را دائماً بررسی کرده و در صورت مشاهده هرگونه خطا، فرمان قطع را صادر میکنند.
برخی از مهمترین رلهها عبارتاند از:
- رله اضافه جریان
- رله اتصال زمین
- رله دیفرانسیل
- رله ولتاژ
- رله فرکانس
- رله فاصله

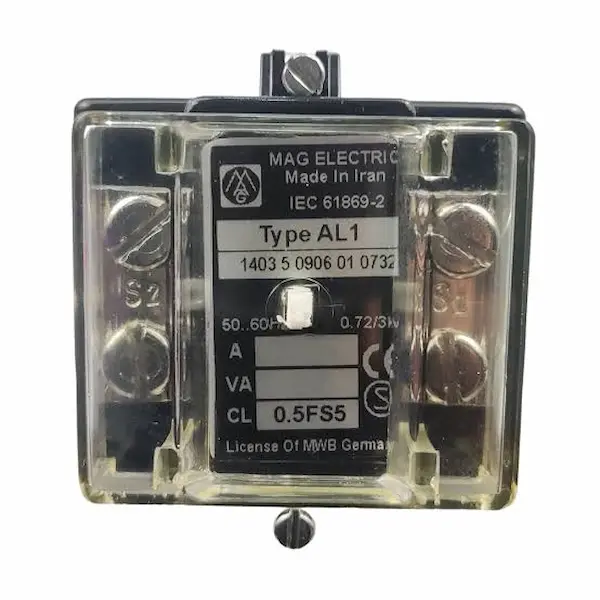

۴. ترانس جریان (Current Transformer - CT)
ترانس جریان یکی از حساسترین و مهمترین تجهیزات اندازهگیری در تابلوهای فشار قوی است. این ترانس جریانهای بسیار بالا (گاهی هزاران آمپر) را به مقادیر استاندارد ۱ یا ۵ آمپر کاهش میدهد تا رلههای حفاظتی و دستگاههای اندازهگیری بتوانند بدون خطر آنها را پردازش کنند.
نصب CT باید با دقت زیادی انجام شود؛ هرگونه اشکال در سیمکشی یا انتخاب نادرست نسبت تبدیل میتواند عملکرد حفاظتی تابلو را بهکلی مختل کند.
۵. ترانس ولتاژ (Voltage Transformer - PT)
ترانس ولتاژ نیز ولتاژهای بالا را به ولتاژ استاندارد ۱۰۰ یا ۱۱۰ ولت کاهش میدهد تا قابل استفاده برای رلهها و تجهیزات کنترلی باشد. انتخاب PT متناسب با سطح ولتاژ شبکه و کلاس دقت آن بسیار حیاتی است.

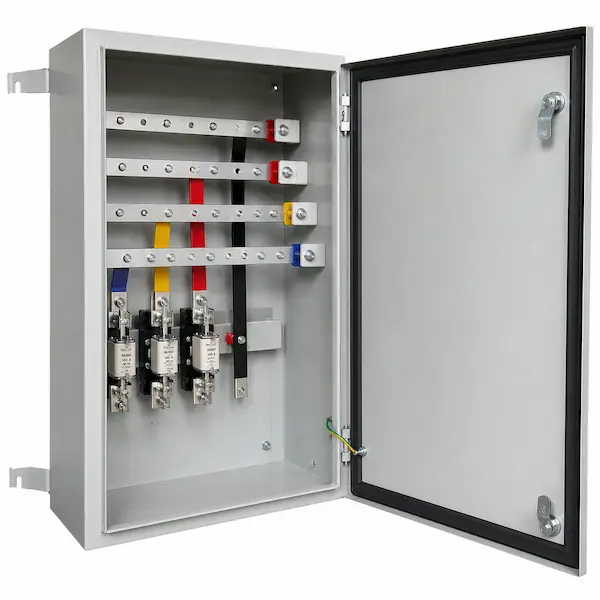

۶. باسبار (Busbar)
باسبارها شاهرگهای اصلی تابلو هستند که جریان الکتریکی را بین تجهیزات مختلف توزیع میکنند. جنس آنها معمولاً از مس یا آلومینیوم با خلوص بالا بوده و سطح مقطع آنها بر اساس حداکثر جریان عبوری طراحی میشود. اتصالات باسبار باید کاملاً محکم و عاری از هرگونه خوردگی باشند.
۷. برقگیر (Lightning Arrester)
برقگیرها از تجهیزات گرانقیمت تابلو در برابر اضافه ولتاژهای ناگهانی ناشی از صاعقه یا کلیدزنی در شبکه محافظت میکنند. آنها انرژی اضافی را به زمین هدایت کرده و سطح ولتاژ را در محدوده ایمن نگه میدارند.
۸. سیستم ارت (Earthing System)
وجود یک سیستم اتصال زمین دقیق و استاندارد، اصلیترین شرط ایمنی در تابلوهای فشار قوی است. تمام بدنههای فلزی و تجهیزات باید به چاه ارت با مقاومت بسیار پایین (کمتر از ۱ اهم) متصل شوند تا در صورت بروز خطا، جریان به سرعت به زمین تخلیه شود و خطر برقگرفتگی به صفر برسد.
انواع تابلو برق فشار قوی
تابلوهای فشار قوی بر اساس نوع عایق و ساختار به دو دسته اصلی تقسیم میشوند:
تابلو برق فشار قوی عایق هوا (AIS)
در این نوع تابلوها، تجهیزات در معرض هوای آزاد قرار دارند و عایقبندی توسط هوا انجام میشود. این تابلوها نیازمند فضای بیشتری هستند، اما هزینه ساخت و نگهداری کمتری دارند و معمولاً در پستهای روباز برق مورد استفاده قرار میگیرند.

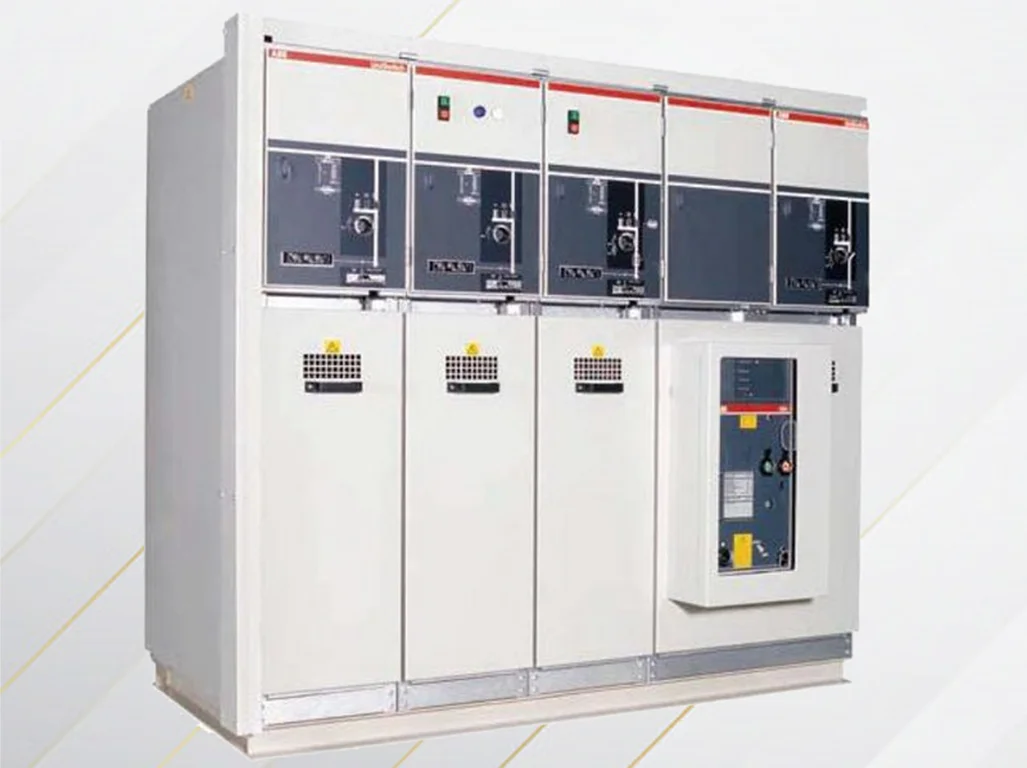

تابلو برق فشار قوی عایق گاز (GIS)
در تابلوهای GIS تمام تجهیزات درون محفظههای فلزی سربسته قرار گرفته و توسط گاز SF6 (هگزا فلوراید گوگرد) عایقبندی میشوند. این تابلوها ابعاد بسیار کوچکتری داشته و برای محیطهای شهری و فضاهای سرپوشیده که کمبود جا وجود دارد ایدهآل هستند. ضریب اطمینان و ایمنی در GIS به مراتب بالاتر از AIS است، اما هزینه آن نیز بیشتر است.
کاربردهای تابلو برق فشار قوی
این تابلوها در بخشهای مختلف صنعت و زیرساخت استفاده میشوند:
- نیروگاههای تولید برق (حرارتی، گازی، بادی و خورشیدی)
- پستهای انتقال و توزیع فوقتوزیع
- صنایع فولاد، سیمان، پتروشیمی و پالایشگاهها
- معادن بزرگ و صنایع استخراجی
- مجتمعهای تجاری عظیم و برجهای بلندمرتبه
- راهآهن برقی و مترو
- مراکز داده (دیتاسنترها)

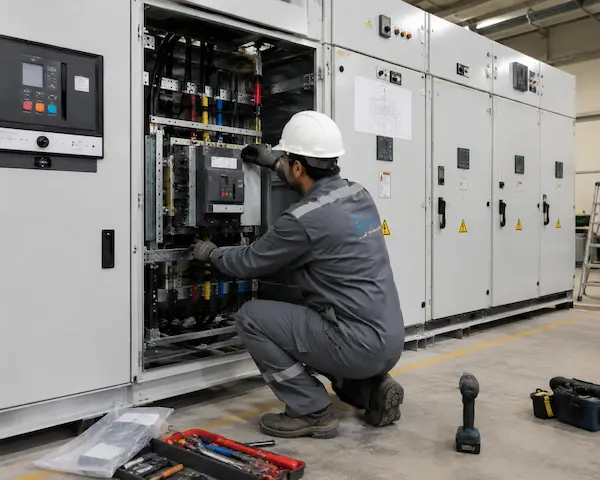

مراحل نصب استاندارد تابلو برق فشار قوی
نصب تابلو برق فشار قوی یک فرآیند کاملاً تخصصی است که باید توسط تیم مجرب و مطابق دستورالعمل سازنده انجام شود. مراحل اصلی عبارتند از:
- بازرسی اولیه: بررسی سلامت تجهیزات، ابعاد و تطبیق با نقشهها
- آمادهسازی فونداسیون و کانالهای کابل: ایجاد بستر مناسب با مقاومت مکانیکی کافی
- جابجایی و قراردهی تابلو: با جرثقیل و تجهیزات بالابر استاندارد
- نصب شینهها و اتصالات داخلی: اتصال باسبارها و سیمکشی کنترلی
- اجرای سیستم ارت: اتصال تمام بدنهها به شبکه زمین
- تستهای الکتریکی: شامل تست عایقی، تست مقاومت اهمی، تست عملکرد کلیدها و رلهها
- راهاندازی اولیه: برقدار کردن تحت نظارت و ثبت پارامترها
برنامه سرویس و نگهداری (Maintenance)
یک برنامه منظم نگهداری، عمر مفید تابلو را افزایش و خرابیهای ناگهانی را کاهش میدهد. مهمترین اقدامات عبارتند از:
- بازرسی چشمی ماهانه (نشت روغن، تغییر رنگ، صدای غیرعادی)
- تمیزکاری سالانه گرد و غبار با مواد خشک و غیر رسانا
- بررسی و محکمکاری اتصالات شینهها و کابلها
- تست دورهای رلههای حفاظتی (هر ۲ سال)
- اندازهگیری مقاومت عایقی و مقاومت ارت
- بررسی سلامت گاز SF6 (برای تابلوهای GIS)
نکات ایمنی مطابق استانداردهای رایج
کار با ولتاژ بالا مستلزم رعایت بیچونوچرای نکات ایمنی است. برخی از الزامات بر اساس استانداردهای IEC و IEEE:
- قبل از هرگونه سرویس، خاموشی و ترخیص کامل مدار (Lock-out / Tag-out)
- استفاده از تجهیزات حفاظت فردی (کلاه، دستکش عایق، کفش ایمنی، شیلد صورت)
- تست بیبرقی (فاز نشان) قبل از لمس هر قسمت
- نصب علائم هشداردهنده و محدودسازی منطقه کار
- تهویه مناسب در فضاهای بسته (بهویژه تجمع گاز SF6)
- دسترسی به خاموشکنندههای CO2 و تجهیزات اطفاء حریق
اشتباهات رایج هنگام نصب
برخی خطاها میتواند عواقب جبرانناپذیری داشته باشد:
- عدم اجرای صحیح سیستم ارت (مقاومت بالای زمین)
- انتخاب اشتباه نسبت تبدیل CT/PT
- محکم نکردن اتصالات باسبار (ایجاد جرقه و گرمای موضعی)
- ورود گرد و غبار و رطوبت هنگام نصب
- تست نکردن رلهها پیش از راهاندازی
سوالات متداول (FAQ)
فرق تابلو برق فشار قوی با تابلو برق فشار ضعیف چیست؟
اصلیترین تفاوت در سطح ولتاژ، ساختار تجهیزات، و الزامات ایمنی است. تابلوهای فشار قوی برای ولتاژهای بالای ۳۶ کیلوولت طراحی میشوند و دارای کلیدهای قدرت پیچیده، رلههای حفاظتی پیشرفته و عایقبندی گازی یا هوایی مخصوص هستند.
آیا میتوان تابلو فشار قوی را در فضای باز نصب کرد؟
بله، تابلوهای AIS مخصوص فضای باز طراحی شدهاند. برای تابلوهای GIS معمولاً محفظههای مخصوص (کیوسک) در فضای باز تعبیه میشود.
گاز SF6 چه خطراتی دارد؟
گاز SF6 خالص غیرسمی است اما در اثر تخلیه الکتریکی به گازهای سمی تجزیه میشود. همچنین یک گاز گلخانهای بسیار قوی است، بنابراین باید در سرویس آن دقت کامل داشت و از نشت آن جلوگیری کرد.
طول عمر مفید تابلو برق فشار قوی چقدر است؟
با سرویس و نگهداری مناسب، بین ۲۵ تا ۴۰ سال میتواند کار کند. تابلوهای GIS عمر طولانیتری به دلیل عدم تماس مستقیم با هوا دارند.
نتیجهگیری
تابلو برق فشار قوی یکی از حیاتیترین تجهیزات در شبکههای الکتریکی مدرن است که بدون آن، توزیع ایمن و پایدار برق امکانپذیر نخواهد بود. آشنایی با اجزای داخلی، نحوه نصب، استانداردهای سرویس و نکات ایمنی برای تمام مهندسان، تکنسینها و حتی مدیران تأسیسات امری ضروری است. انتخاب صحیح نوع تابلو (AIS یا GIS)، رعایت دستورالعملهای نصب، و پیادهسازی برنامه منظم نگهداری میتواند ضمن افزایش ایمنی و کاهش خاموشیها، بازده اقتصادی پروژه را نیز به طور چشمگیری بالا ببرد.
